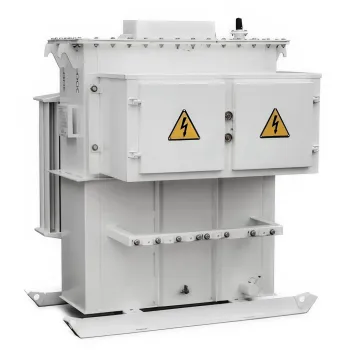

Трансформаторы ТМПНГ

Назначение и условия эксплуатации

Масляные герметичные трансформаторы серии ТМПНГ специально разработаны для электроснабжения установок погружных электроцентробежных насосов (УЭЦН) и электродиафрагменных насосов (УЭДН) на нефтяных и водяных скважинах. Они преобразуют электроэнергию трёхфазного переменного тока частотой 50 Гц напряжением 6 или 10 кВ в низкое напряжение, подаваемое на погружной электродвигатель через кабельную линию, с возможностью регулирования напряжения под нагрузкой без отключения питания.

Трансформаторы ТМПНГ рассчитаны на длительный режим работы в условиях кустовых площадок и нефтепромыслов:

• высота над уровнем моря — не более 1000 м;
• температура окружающей среды — согласно климатическому исполнению;
• относительная влажность — до 100% при +25 °C (допускается конденсация);
• повышенная вибрация от работающего насосного агрегата;
• окружающая среда — запылённая, возможно присутствие нефтяного газа, невзрывоопасная.

Производство и эксплуатация ведутся в соответствии с ГОСТ 11677-85, ГОСТ 14209-97, требованиями ПУЭ (главы 2.1, 4.2) и ПТЭЭП.

Климатическое исполнение и размещение

Завод выпускает герметичные трансформаторы ТМПНГ в нескольких климатических исполнениях, позволяющих эксплуатировать их на открытых площадках в различных макроклиматических районах.

Выбор исполнения осуществляется по ГОСТ 15150-69. Для кустовых площадок Западной Сибири и Крайнего Севера рекомендовано исполнение УХЛ1 с морозостойкими уплотнениями и арктическим маслом.

Климатическое исполнение и категория размещения — по ГОСТ 15150-69. Допустимые превышения температур для герметичных масляных трансформаторов с РПН регламентированы ГОСТ 11677-85.

Специфика и особенности

Трансформаторы ТМПНГ объединяют герметичную конструкцию, регулирование напряжения под нагрузкой (РПН) и усиленную активную часть, рассчитанную на частые пусковые токи и вибрации погружных насосов. Полное заполнение бака маслом и отсутствие расширителя исключают окисление и увлажнение масла, а температурное расширение компенсируется упругостью гофрированных стенок.

• встроенное устройство РПН позволяет изменять коэффициент трансформации без отключения питания в диапазоне до ±12%;
• герметичный гофрированный бак исключает контакт масла с атмосферой — не требуется доливка и замена масла в течение всего срока службы;
• повышенная стойкость к кратковременным перегрузкам и пусковым токам погружных электродвигателей;
• усиленная изоляция и амортизирующие опоры активной части, адаптированные к вибрациям, передающимся от насоса;
• возможность исполнения с фланцевыми выводами (ТМПНГФ) для прямого кабельного подключения без открытых шин.

Завод предлагает трансформаторы ТМПНГ исключительно в гофрированных баках, которые одновременно выполняют функцию теплоотвода и компенсатора температурного расширения масла.

Основные комплектующие

Каждый трансформатор ТМПНГ укомплектован устройствами, обеспечивающими безопасную и надёжную работу в герметичном режиме с частым регулированием напряжения.

• Устройство РПН — переключающее устройство с электроприводом, вакуумными дугогасительными камерами, расположенное в собственном герметичном отсеке.
• Привод РПН — электрический моторный привод с местным и дистанционным управлением, указателем положения.
• Высоковольтные вводы — проходные фарфоровые изоляторы на рабочее напряжение 6 или 10 кВ.
• Низковольтные выводы — контактные зажимы или фланцевые платы для подключения кабеля погружного насоса.
• Предохранительный клапан избыточного давления — защищает бак от разрыва при внутреннем КЗ.
• Мановакуумметр — контролирует внутреннее давление, сигнализируя о нарушении герметичности.
• Термометр манометрический — для контроля температуры масла с сигнальными контактами.
• Маслоуказатель — стрелочный указатель уровня масла для визуальной проверки заполнения бака.

Требования к эксплуатации

Эксплуатация трансформаторов ТМПНГ должна вестись персоналом, имеющим допуск к обслуживанию электроустановок нефтепромыслов, в соответствии с ПТЭЭП, ПУЭ и заводским руководством.

Перед пуском

• проверьте показания мановакуумметра — давление должно соответствовать температуре окружающей среды;
• убедитесь в отсутствии течи масла по уплотнениям и сварным швам;
• измерьте сопротивление изоляции обмоток и цепей управления мегаомметром;
• протестируйте работу привода РПН в ручном режиме.

В процессе работы

• не допускайте систематических перегрузок свыше норм ГОСТ 14209-97;
• контролируйте температуру масла и давление — резкое падение давления говорит о разгерметизации;
• следите за работой РПН: при появлении посторонних шумов или запаха гари немедленно отключите трансформатор.

Предельно допустимые превышения температуры и систематические нагрузки для герметичных масляных трансформаторов с РПН устанавливаются по ГОСТ 14209-97 и ПУЭ, гл. 2.1.

Безопасность и эксплуатационные преимущества

Трансформаторы ТМПНГ спроектированы с учётом требований безопасности для персонала буровых бригад и сохранности оборудования в суровых условиях нефтепромыслов.

• Пожаробезопасность — герметичный бак и отсутствие контакта масла с кислородом замедляют окисление и снижают возгораемость;
• Взрывозащита — предохранительный клапан стравливает избыточное давление при аварийных режимах;
• Экологическая безопасность — исключены утечки масла, нет необходимости в его замене и утилизации;
• Стабильность напряжения — РПН компенсирует падение напряжения в длинной кабельной линии погружного насоса;
• Минимальное обслуживание — не требуется доливка или замена масла на протяжении всего срока службы.

«Герметичный ТМПНГ — это наш ответ на запрос нефтяников о необслуживаемом оборудовании. Мы поместили РПН в отдельный герметичный отсек и заполнили бак маслом без воздушной подушки. Даже при –60 °С уплотнения держат вакуум, а автоматика чётко отрабатывает переключения».
Главный технолог завода

Техническое обслуживание

Регламент обслуживания ТМПНГ сведён к минимуму благодаря герметичной конструкции, однако требует внимания к работе РПН и состоянию уплотнений.

Виды и периодичность

Отбор проб масла производится только при подозрении на нарушение герметичности или при существенном отклонении рабочих параметров. В нормальных условиях масло сохраняет свои свойства десятилетиями.

Согласно ПТЭЭП, приложение 3, п. 1.3.8, для герметичных масляных трансформаторов интервал испытаний масла может быть увеличен. Масло из отсека РПН проверяется ежегодно.

Конструкция, устройство

Трансформатор ТМПНГ состоит из активной части, гофрированного герметичного бака и устройства РПН в собственном отсеке, а также комплекта защитных и контролирующих приборов. Отсутствие расширителя и воздушной подушки — ключевое отличие от традиционных масляных трансформаторов с РПН.

Активная часть

Магнитная система из холоднокатаной стали. Обмотки — алюминиевые или медные, класс изоляции А (105 °C). Предусмотрены ответвления для регулирования напряжения, выведенные на устройство РПН. Активная часть закреплена на амортизирующих опорах для снижения вибраций.

Гофрированный бак и отсек РПН

Гофрированные стенки бака упруго деформируются при изменении объёма масла, исключая потребность в расширителе. Отсек РПН изолирован от основного объёма масла, что предотвращает загрязнение масла продуктами износа контактов.

Конструкция бака и герметизация соответствуют требованиям ГОСТ 11677-85 в части механической прочности и защиты масла от окисления.

Собственное производство

Трансформаторы ТМПНГ проектируются и собираются на заводе с полным технологическим циклом, включая изготовление и настройку герметичных баков и устройств РПН.

• шихтовка магнитной системы на автоматизированных линиях;
• намотка обмоток с ответвлениями для регулирования напряжения;
• сварка гофрированных баков и герметичных отсеков РПН с контролем швов ультразвуком;
• сборка и настройка РПН в стендовом отделении;
• вакуумная заливка масла в основной бак и отсек РПН, испытания на герметичность и электрическую прочность.

«Мы самостоятельно изготавливаем гофрированные баки и устройства РПН, что гарантирует их идеальную совместимость. Собственное КБ позволяет оперативно адаптировать конструкцию под требования заказчика — от диапазона регулирования до фланцевых выводов».
Ведущий инженер-конструктор

Линейка продукции

Завод предлагает герметичные трансформаторы ТМПНГ мощностью от 63 до 2500 кВА, напряжением до 35 кВ. Типовые параметры наиболее востребованных моделей для питания погружных насосов:

Установочные размеры, масса масла и полный вес, а также точный диапазон регулирования указываются в опросном листе. Возможно исполнение с фланцевыми выводами (ТМПНГФ).

Расшифровка маркировки

Маркировка содержит все ключевые сведения. Пример: ТМПНГ-400/10-0,69 УХЛ1:

• Т — трёхфазный;
• М — естественное масляное охлаждение;
• П — для питания погружных электродвигателей;
• Н — регулирование напряжения под нагрузкой (РПН);
• Г — герметичное исполнение (гофрированный бак без расширителя);
• 400 — номинальная мощность, кВА;
• 10 — класс напряжения обмотки ВН, кВ;
• 0,69 — номинальное напряжение обмотки НН, кВ;
• УХЛ1 — климатическое исполнение.

Если выводы НН выполнены фланцевыми, добавляется индекс «Ф» — ТМПНГФ.

Надежность продукции и гарантийное обслуживание

Все трансформаторы ТМПНГ перед отгрузкой проходят полный цикл приёмо-сдаточных испытаний, включая проверку работы РПН под нагрузкой и проверку герметичности бака.

Заводские испытания включают: проверку коэффициента трансформации, измерение потерь, испытание электрической прочности изоляции по ГОСТ 1516.3-96, циклическую проверку РПН, проверку герметичности избыточным давлением. Протоколы прилагаются.

Гарантийный срок — 3 года с момента ввода в эксплуатацию, но не более 3,5 лет с даты отгрузки. В течение этого периода завод обязуется устранить заводские дефекты или заменить оборудование.

Соблюдение правил транспортировки, хранения и эксплуатации в соответствии с ПТЭЭП и руководством по эксплуатации — обязательные условия гарантии.

Как сделать заказ?

Для оформления заказа направьте заполненный опросный лист со следующими параметрами:

• мощность (кВА);
• класс напряжения ВН и НН;
• климатическое исполнение;
• требуемый диапазон регулирования и тип привода РПН;
• необходимость фланцевых выводов и дополнительной комплектации.

Наши специалисты свяжутся с вами для уточнения деталей и подготовки коммерческого предложения в течение 1 рабочего дня.

Условия оплаты

Прозрачные условия сотрудничества:

• предоплата 50% — для запуска в производство;
• окончательный расчёт — перед отгрузкой после уведомления о готовности;
• для постоянных заказчиков возможна оплата по факту поставки на условиях отсрочки.

Цены фиксируются в спецификации и действуют до конца календарного месяца. Доставка осуществляется силами завода или самовывозом.

Персональный подбор и быстрый заказ

Инженеры завода помогут подобрать герметичный трансформатор ТМПНГ с оптимальным диапазоном регулирования под конкретный объект нефтедобычи. Мы проанализируем график нагрузки, длину кабельной линии и климатические условия, чтобы предложить модель, обеспечивающую стабильное напряжение и минимальные затраты на обслуживание.

Для быстрого заказа звоните по телефону горячей линии или оставьте заявку на сайте. Стандартные модели изготавливаются за 6–8 недель. Нестандартные исполнения — по согласованию.

«ТМПНГ — это вершина эволюции нефтепромысловых трансформаторов. Мы объединили РПН и герметичный бак, чтобы дать заказчику оборудование, которое не требует внимания десятилетиями, но при этом точно держит напряжение на погружном двигателе».
Руководитель отдела продаж

Нормативная база

Производство и эксплуатация трансформаторов ТМПНГ регламентируются следующими основными документами:

Конкретные значения изоляционных расстояний и испытательных напряжений — по ГОСТ 1516.3-96, программы приёмо-сдаточных испытаний — по ТУ предприятия, согласованным с ГОСТ 11677-85.
